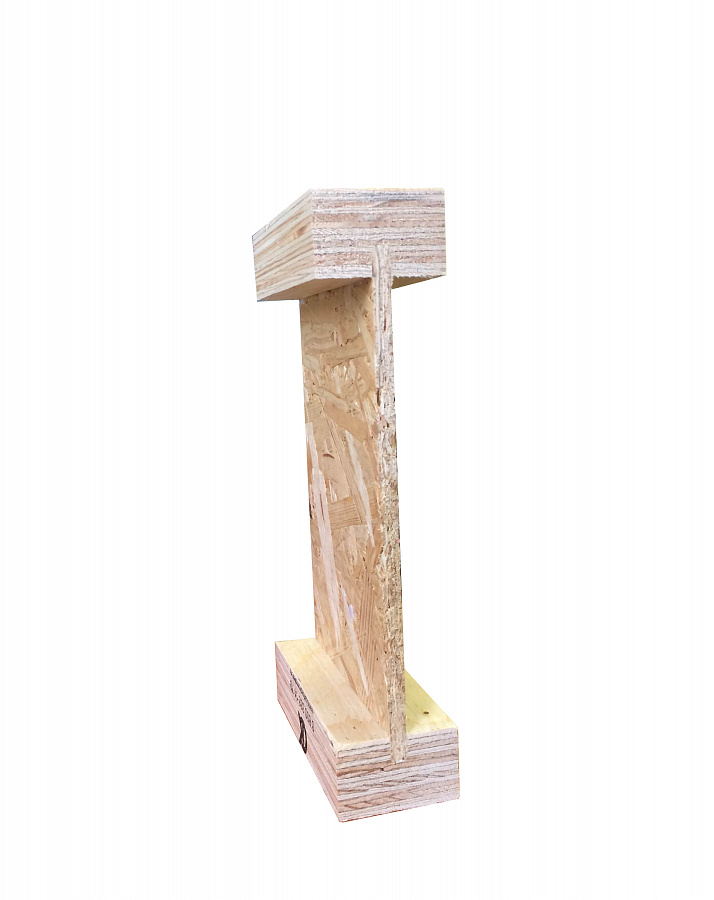

Балка двутавровая клееная усиленная БДКУ-241 ЛВЛ (241х64 мм)

1. Чердачное перекрытие

2. Межэтажное перекрытие

3. Стропильная система

• Шаг установки балок (межцентровое расстояние) 312 мм - 6900 мм

• Шаг установки балок (межцентровое расстояние) 417 мм - 6300 мм

• Шаг установки балок (межцентровое расстояние) 508 мм - 5900 мм

• Шаг установки балок (межцентровое расстояние) 600 мм - 5600 мм

2. Межэтажное перекрытие (возможное перекрытие пролетов из условий: нагрузка 400 кг/м2, прогиб L/250)

• Шаг установки Балок (межцентровое расстояние) 312 мм - 5500 мм

• Шаг установки балок (межцентровое расстояние) 417 мм - 5000 мм

• Шаг установки балок (межцентровое расстояние) 508 мм - 4700 мм

• Шаг установки балок (межцентровое расстояние) 600 мм - 4400 мм

3. Стропильная система (возможное перекрытие пролетов из условий: нагрузка 250 кг/м2, прогиб L/250)

• Шаг установки балок (межцентровое расстояние) 312 мм - 6400 мм

• Шаг установки балок (межцентровое расстояние) 417 мм - 5800 мм

• Шаг установки балок (межцентровое расстояние) 508 мм - 5500 мм

• Шаг установки балок (межцентровое расстояние) 600 мм - 5200 мм

Пример расчета балок на межэтажное перекрытие:

Возьмем помещение с внутренними габаритами 4000х6500 мм, где 7000 мм это его длина. Для данной балки при таком пролете можно использовать шаг 600 мм, и балок не много и утеплитель резать не придется. Для самостоятельного расчета необходимого количества балок нужно разделить длину помещения на шаг установки балок (межцентровое расстояние), получаем 7000/600=11,66 шт., округляем до целого количества и прибавляем 1 шт. для завершения пролета, получаем 13 шт. балок длиной 4000 мм. Итог нашего расчета таков, объем балок на данное перекрытие составляет 52 м/пог. По аналогии можно рассчитать все помещения и получить сумму за перекрытие всего дома.

Данный пример сделан исходя из монтажа балок на кронштейны, в случае, если балки опираются на стены, необходимо прибавить к длине 100 мм с обеих сторон. Этот же пример, если пересчитать с опиранием балок на стены, получим 13 балок длиной 4200 мм.
