Фундамент на винтовых сваях: как не прогадать с длиной и диаметром

Как выбрать винтовые сваи для фундамента? Выбор диаметра и длины — ключевое решение при устройстве фундамента на опорах. От этих параметров зависит, выдержит ли конструкция нагрузку, не просядет ли фундамент, не перекосит ли стены. Ошибка обходится дорого: короткая свая остаётся в промерзающем слое и выталкивается морозным пучением, а недостаточное сечение не выдерживает веса здания.

Два главных параметра: сечение (несущая способность) и глубина погружения(устойчивость в плотных слоях грунта). В этой статье вы найдёте конкретные цифры и таблицы для разных построек — от забора до двухэтажного дома.



Почему нельзя выбирать сваи только по диаметру или длине

Какие параметры влияют на выбор винтовых свай

Как выбрать винтовые сваи по длине

Как подобрать диаметр винтовых свай

Какие сваи выбрать для разных построек

Примеры выбора свай

Винтовые сваи для каркасного дома 8×8

Винтовые сваи для бани 6×4

Забор из профнастила

Типичные ошибки при выборе свай

Чек-лист перед покупкой винтовых свай

Заключение

Часто задаваемые вопросы



Почему нельзя выбирать сваи только по диаметру или длине

Выбор винтовых свай по одному-единственному критерию — например, «возьму самые длинные, чтобы надёжнее» или «диаметр 108 мм — все так делают» — одна из самых распространённых ошибок. Диаметр и длина решают разные задачи, и игнорирование любого из этих параметров приводит к проблемам.

Влияние грунта. Почвы на строительной площадке — главный фактор, определяющий и длину, и диаметр. В плотных песках ствол держится надёжно даже при меньшем диаметре, а в слабых торфяниках или плывунах требуется более мощная конструкция. Кроме того, от типа грунта зависит, на какой глубине находится несущий слой — плотный горизонт, способный удержать опору.

Влияние веса строения. Чем тяжелее постройка, тем толще должны быть опоры. Лёгкой беседке хватит 76 мм, каркасному дому — 89–108 мм, а для брусового или газобетонного дома — уже 133 мм. При этом винтовой фундамент не подходит для кирпичных домов — для них используют только бетонные основания.

Глубина промерзания. Это критический параметр для глубины заложения. Вода в порах почвы при замерзании расширяется и выталкивает стержень опоры. Если лопасть не заглублена ниже зоны промерзания, основание фундамента может деформироваться, особенно на пучинистых грунтах. Поэтому как выбрать винтовые сваи по длине — зависит от типа грунта на площадке.

Глубина промерзания зависит от региона и типа грунта. В средней полосе России она составляет 1,4–1,8 м, в северных районах — до 2,5 м и более, а в южных — может быть менее 1 м. Нормативное значение для Московской области по ТСН 50-303-99 — 1,5 м (для пучинистых грунтов). Для Санкт-Петербурга и Ленинградской области глубина промерзания составляет 1,0–1,4 м в зависимости от типа грунта. Узнать точное значение для вашего участка можно по СП 22.13330 «Основания зданий и сооружений» или через местные геологические службы.

Рельеф участка. На ровной площадке достаточно опор одной длины. Если же есть перепады высот, то длина подбирается индивидуально: где-то нужно больше, где-то меньше.

Снеговые и эксплуатационные нагрузки. Не забывайте о снеге, который скапливается на крыше, и о мебели, технике, людях внутри здания. Всё это добавляет тонны к общему весу, и запас по несущей способности должен быть заложен на этапе расчёта.

Таким образом, выбор свай — это комплексная задача, где каждый фактор влияет на конечное решение.





Какие параметры влияют на выбор винтовых свай

Чтобы правильно подобрать винтовые сваи для фундамента, нужно оценить целый ряд характеристик участка и будущего строения. Для удобства мы свели все ключевые параметры в краткий чек-лист. Проверьте каждый пункт перед заказом свай — это поможет ничего не упустить.

Категория	Что проверять	Почему это важно
Участок	Тип и плотность грунта	Определяет несущую способность и глубину погружения. На плотных грунтах свая держится лучше, на слабых — требуется большая глубина и больший диаметр
	Глубина промерзания	Лопасть сваи должна быть ниже расчётной глубины промерзания. Величина заглубления зависит от типа грунта и определяется по СП 22.13330 — универсального значения нет.
	Уровень грунтовых вод	Влияние высокого УГВ на несущую способность грунта неоднозначно и зависит от типа почвы. Однако высокий уровень воды ускоряет коррозию металла, поэтому для таких условий рекомендуются винтовые сваи с усиленным покрытием или увеличенной толщиной стенки.
	Рельеф участка	При перепадах высот для каждой сваи длина подбирается индивидуально, чтобы вывести все оголовки в один уровень
Строение	Вес здания (материал стен, этажность)	Определяет диаметр сваи. Для беседки, террасы или забора достаточно винтовых свай под 89 мм. Для каркасного дома — 108 мм. Для брусового или газобетонного здания — от 133 мм и более.
	Тип строения	Для жилого дома, хозпостройки, забора или беседки требуются разные сваи и разная степень надёжности
	Снеговые и эксплуатационные нагрузки	Снег на крыше, мебель, техника и люди добавляют тонны к общему весу — запас по несущей способности обязателен

Итог: все эти параметры взаимосвязаны. Например, на слабом грунте и при высоком УГВ даже для лёгкого дома может потребоваться свая большего диаметра. Именно поэтому окончательное решение всегда принимается на основе комплексного расчёта, а не по одному-двум критериям.

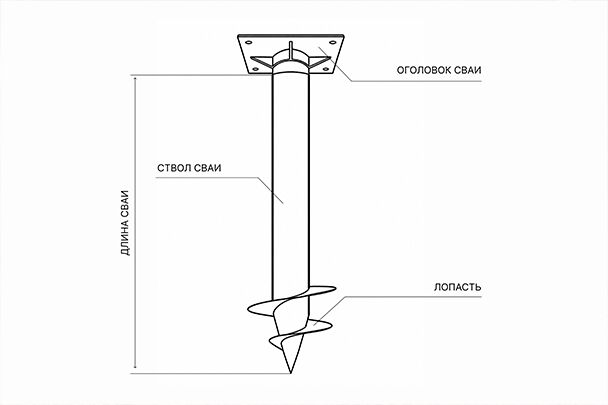

Как выбрать винтовые сваи по длине

Длина — это параметр, который определяется геологией вашего участка, а не пожеланиями или «средними» значениями из интернета.

Стандартные размеры. Изделия выпускаются протяжённостью от 1500 до 4500 мм с шагом 500 мм. Наиболее распространённые варианты — 2500 мм, 3000 мм, 3500 мм и 4000 мм.

Ориентиры по длине. Глубина погружения подбирается под геологию. На плотных непучинистых почвах обычно хватает 1500–2500 мм. На слабых и обводнённых участках требуются более длинные опоры — часто от 4000 мм и выше, иногда с применением составных свай. Универсальных «максимумов» не существует — всё решает расчёт.

Зачем заглубляться ниже промерзания. Главное — лопасть должна достичь несущего слоя грунта, способного выдержать вес постройки. Для пучинистых грунтов добавляется второе условие: заглубиться ниже расчётной глубины промерзания. Если лопасть остаётся в зоне промерзания, замёрзшая вода будет выталкивать опору. Поэтому фундамент на винтовых опорах должен удовлетворять обоим требованиям: дойти до плотного слоя и уйти ниже промерзания (если грунт пучинистый).

Когда нужны удлинённые стволы. Сваи от 3500 мм применяются на участках со слабым основанием (торф, насыпной грунт, плывуны), где нужно «пробить» неустойчивый слой и дойти до плотного основания. Также они необходимы при высоком уровне грунтовых вод и в регионах с глубоким промерзанием.

Подрезка стволов по уровню. После завинчивания стержни обрезаются по уровню — лишняя длина убирается болгаркой. Именно поэтому изделия всегда берут с запасом по длине: лучше обрезать лишнее, чем оказаться в ситуации, когда свая не достала до плотного слоя.

На чём нельзя экономить. Глубина заложения — один из критических параметров. Если есть сомнения, лучше взять сваю на 0,5-1 метр длиннее: лишнее всегда можно обрезать, а недостающую длину нарастить сложнее и дороже — это требует специальных удлинителей и снижает надёжность узла. Экономия на длине часто оборачивается большими затратами на переделку.

Таблица №2. Рекомендуемая длина свай по типу грунта

Тип грунта	Рекомендуемая длина
Песок (плотный)	2000–2500 мм
Суглинок	2500–3000 мм
Глина	2500–3500 мм (в зависимости от влажности и пучинистости)
Торф	3500–4500 мм (нужно пройти торфяной слой до плотного основания)
Участок с уклоном	Индивидуально — длина подбирается под каждую точку установки

Важно: таблица даёт общие ориентиры, а не готовый расчёт. В реальности плотность и влажность одного и того же типа грунта могут сильно различаться, поэтому точная длина винтовых опор определяется геологией вашей площадки. Экономия на геологии часто обходится дороже, чем сам фундамент.

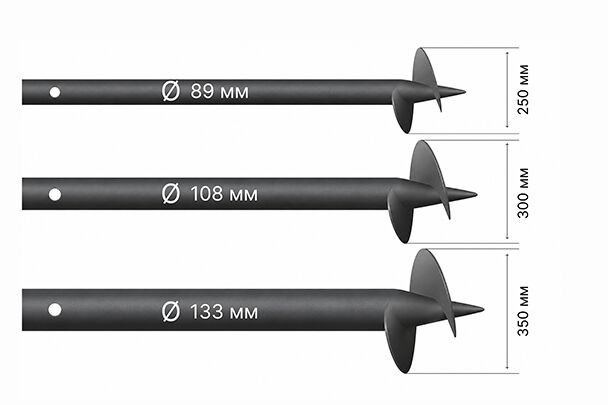

Как подобрать диаметр винтовых свай

Сечение определяет, какой вес способен выдержать элемент. Чем больше поперечник ствола и лопасти, тем выше запас прочности.

Диаметр 57 мм. Применяется для лёгких конструкций: заборов из сетки-рабицы, штакетника, теплиц, временных построек. Ориентировочная несущая способность на плотных почвах— до 800 кг, но фактическое значение зависит от типа и состояния грунта на вашем участке.

Диаметр 76 мм. Подходит для террас, веранд, лёгких навесов, пристроек, заборов из профнастила. Несущая способность — 2000–3000 кг.

Диаметр 89 мм. Оптимален для бань, хозблоков, беседок, небольших каркасных домов до 100 м². Несущая способность — до 4000 кг.

Диаметр 108 мм. Универсальный вариант для каркасных домов, домов из бруса, СИП-панелей, гаражей. Несущая способность на плотных основаниях — до 7000 кг. На слабых и обводнённых почвах этот показатель может быть на 30–50% ниже — точное значение определяется расчётом.

Диаметр 133 мм. Применяется для домов из пеноблоков, а также для строений с повышенной нагрузкой. Для кирпичных и газобетонных домов использование свайного фундамента — исключение, а не правило. Оно допустимо только на сложных грунтах (торф, высокий УГВ, перепады высот, пучинистые или слабые грунты) и требует обязательного устройства железобетонного ростверка, профессионального расчёта с полевыми испытаниями свай и, в ряде случаев, увеличения диаметра до 168–300 мм. На обычных плотных грунтах для кирпичного дома надёжнее ленточный или плитный фундамент. Несущая способность 133-й сваи — до 9500 кг и более.

Таблица №3. Диаметры и применение винтовых свай

Диаметр	Применение	Ориентировочная несущая способность*
57 мм	Заборы из сетки, штакетника, теплицы, лёгкие ограждения	800–1800 кг (в зависимости от плотности грунта)
76 мм	Террасы, веранды, лёгкие навесы, заборы из профнастила	2000–3000 кг
89 мм	Бани, хозблоки, беседки, каркасные дома до 100 м²	до 4000 кг
108 мм	Каркасные дома, дома из бруса, СИП-панелей, гаражи. Для кирпичных домов — только как исключение на сложных грунтах, с ростверком и расчётом	до 7000 кг
133 мм	Пеноблочные дома и строения с высокой нагрузкой. Для кирпичных и газобетонных домов — только на сложных грунтах, с ростверком и расчётом (нередко требуются сваи 168 мм и более	до 9500 кг

*Значения ориентировочные и зависят от характеристик основанияи результатов инженерного расчёта.

Почему увеличение сечения повышает несущую нагрузку. С увеличением диаметра растёт площадь опоры — как самой лопасти, так и ствола. Чем больше площадь контакта с грунтом, тем большую нагрузку может воспринять свая без просадки. Кроме того, более толстый ствол лучше сопротивляется изгибающим нагрузкам.

Когда увеличение диаметра не решает проблему. Бывают ситуации, когда даже самый толстый ствол не помогает — например, на торфяных грунтах или плывунах. Здесь проблема не в несущей способности сваи, а в отсутствии надёжной опоры в грунте. В таких случаях помогает только увеличение длины — чтобы дойти до плотного слоя.





Какие сваи выбрать для разных построек

В этом разделе — готовые рекомендации по сечению и глубине заложения для самых популярных объектов. Данные ориентировочные и требуют корректировки под геологию вашего участка.

Таблица №4. Выбор свай по типу объекта

Объект	Диаметр	Длина	Примечание
Винтовые сваи для забора из профнастила	76–89 мм	2000–2500 мм	57 мм не рекомендуется из-за высокой парусности
Забор из сетки/штакетника	57–76 мм	2000–2500 мм	Для лёгких ограждений допустим 57 мм
Винтовые сваи для террасы	76–89 мм	2000–2500 мм	Зависит от материала (дерево легче, бетон — тяжелее)
Винтовые сваи для беседки	89 мм	2000–2500 мм	При наличии печи или капитальных стен — 108 мм
Навес для авто	76–89 мм	2000–2500 мм	Для тяжёлых навесов из профнастила — 89 мм
Баня	89–108 мм	2500–3000 мм	Каркасная — 89 мм, из бруса/бревна с печью — 108 мм
Гараж каркасный/металлический	108 мм	2500–3000 мм	Стандартное решение
Гараж из пеноблоков	108–133 мм	2500–3000 мм	Тяжёлый гараж требует увеличенного диаметра
Каркасный дом	108 мм	2500–3000 мм	Для двухэтажного — 133 мм
Дом из бруса/бревна	108–133 мм	2500–3500 мм	Одноэтажный — 108 мм, с мансардой — 133 мм
Хозблок/мастерская	89–108 мм	2000–2500 мм	Зависит от материала стен

Пояснения к таблице

Длины указаны для средней полосы (глубина промерзания до 1,5 м). В северных регионах или на слабых грунтах (торф, плывуны) длину увеличивают — запас 0,5–1 м обрезается после монтажа.

Для кирпичных и газобетонных домов винтовое основание — исключение. Он допустим только на сложных грунтах (высокий УГВ, пучинистость, перепады высот) и требует железобетонного ростверка и профессионального расчёта с полевыми испытаниями. На обычных плотных грунтах для этих материалов надёжнее ленточный или плитный фундамент.

Окончательные параметры всегда корректируются по результатам геологии и расчёта нагрузки на конкретном участке.





Примеры выбора свай

Винтовые сваи для каркасного дома 8×8

Что учитывать. Площадь дома — 64 м². Стены — каркасные, лёгкие. Кровля — металлочерепица. Нагрузка — средняя. Грунт — суглинок, глубина промерзания в регионе — 1,5 м.

Какой сечение выбрать. Для каркасного дома часто берут 108 мм, но это не универсальное решение. Достаточность поперечника зависит от количества стволов, шага и реальной нагрузки. При стандартном шаге 2–2,5 м и средней этажности этот размер — рабочий вариант, но окончательное решение принимается по расчёту.

Рекомендуемая глубина. Свая должна пройти ниже глубины промерзания и войти в плотный слой. На суглинке ориентируются на 2500–3000 мм, но точная глубина заложения зависит от плотности и влажности почвы на участке. Универсального значения нет — нужна геология.

Винтовые сваи для бани 6×4

Что учитывать. Площадь — 24 м². Материал — брус. Нагрузка — умеренная. Грунт — песок, глубина промерзания — 1,3 м.

Какой диаметр подойдёт. Для бани из бруса оптимален диаметр 89–108 мм. Для небольшой бани 6×4 достаточно 89 мм.

Какая длина рекомендуется. На плотных песчаных почвах обычно достаточно 2500 мм, чтобы пройти зону промерзания и зафиксироваться в несущем слое. Однако песок бывает и рыхлым — тогда глубину погружения увеличивают до плотного основания. Точное значение определяется геологией площадки.

Забор из профнастила

Что учитывать. Высота забора — 2 м. Профнастил обладает высокой парусностью. Грунт — глина, глубина промерзания — 1,4 м.

Какой диаметр подойдёт. Для забора из профнастила многие ошибочно берут 57 мм, но из-за ветровой нагрузки этого часто недостаточно. Рекомендуемый диаметр — 76–89 мм.

Какая длина рекомендуется. Свая должна быть заглублена ниже глубины промерзания. Для глинистых почв ориентируются на 2500 мм, но фактическая глубина зависит от плотности и влажности глины на вашем участке. Это снижает риск морозного пучения, но окончательное решение принимается по геологии.



 Типичные ошибки при выборе свай

Слишком короткие стволы. Самая распространённая и опасная ошибка. Короткий элемент не достигает плотного слоя грунта и остаётся в зоне промерзания. Результат — выталкивание стержней морозным пучением, перекос фундамента, трещины в стенах.

Экономия на сечении. Использование стволов меньшего поперечника, чем требуется по расчёту, приводит к тому, что свая не выдерживает нагрузку и проседает. Особенно критично для тяжёлых строений — домов из газобетона и кирпича.

Отсутствие расчёта нагрузки. Многие полагаются на «средние» значения или советы соседей. Но каждый проект уникален — вес здания, снеговая нагрузка, тип почвы — всё это должно быть учтено.

Выбор без учёта типа грунта. Одна и та же свая ведёт себя по-разному в песке, глине и торфе. Без учёта геологии участка правильный выбор невозможен.

Покупка свай неизвестного производителя. Как распознать некачественное изделие: стенку замеряют штангенциркулем, и она оказывается тоньше заявленной; нет паспорта на изделие и документов на металл; шаг витка лопасти гуляет; лопасть и наконечник приварены криво, шов с наплывами и пропусками; вместо нормального покрытия — обычная краска по неподготовленному металлу. Сколько такая свая простоит, не знает даже её производитель — он этого не считал.

Пренебрежение толщиной стенки и защитой. Производители рекомендуют для несущих конструкций толщину стенки от 3,5 до 4 мм. Для капитального строительства — от 4 мм. Сваи с более тонкой стенкой (3 мм и менее) имеют меньший запас металла и быстрее подвергаются коррозии. Также важно качественное антикоррозионное покрытие — в условиях влажного грунта оно напрямую влияет на долговечность фундамента.

Чек-лист перед покупкой винтовых свай

Перед монтажом винтовых опор, пройдите глазами по этому списку. Каждый пункт — обязательный шаг, который убережёт вас от ошибок.

1. Заказать геологию на участке. Это единственный способ точно определить тип основания, глубину залегания плотного слоя и уровень грунтовых вод. Без этих данных невозможно корректно рассчитать ни глубину заложения, ни несущую способность опор. Для лёгких построек (забор, беседка, навес) иногда можно ориентироваться на справочные данные по региону, но даже в этом случае самостоятельное определение грунта «на глаз» не заменяет изыскания — оно даёт лишь приблизительное представление. Для жилого дома, бани или гаража геология обязательна.

2. Узнать нормативную глубину промерзания. Это минимальная отметка, ниже которой должен уходить ствол.

3. Рассчитать нагрузку от строения — вес стен, перекрытий, кровли, снега, эксплуатационные нагрузки.
4. Выбрать сечение в соответствии с нагрузкой и типом строения.
5. Подобрать глубину заложенияс учётом промерзания, типа грунта и рельефа участка.
6. Проверить толщину металла. Для жилых домов — не менее 4 мм. Для бань, каркасных домов, гаражей — 3,5 мм. Для заборов толщина зависит от материала: под сетку-рабицу или 3D-сетку с просветами достаточно 1,5–2 мм; под профлист или штакетник лучше брать 2–2,5 мм из-за парусности и ветровой нагрузки.
7. Уточнить тип защитного покрытия — окраска, горячее цинкование или полимерное покрытие.
8. Проверить качество сварных соединений — швы должны быть равномерными, без пропусков и наплывов.

Заключение

Винтовой фундамент — это залог надёжности и долговечности вашего дома. Правильно подобранные опоры гарантируют устойчивость даже на сложных основаниях. Не экономьте на длине и сечении, доверяйте расчётам, а не усреднённым таблицам. И не забывайте про геологию — она сэкономит вам нервы и бюджет.

Нужна помощь с расчётом? Компания «ТОП ХАУС» поможет подобрать винтовые сваи и рассчитать длину с диаметром. Для консультации обратитесь к нашим менеджерам.





Часто задаваемые вопросы

1. Как подобрать винтовые опоры для дома? Какое сечение нужно?
   Для каркасного и брусового дома — 108 мм, для дачного — 89 мм. Для газобетона и кирпича вопрос решается индивидуально по проекту. Ориентир — от 133 мм, но обязательны геология, расчёт и жёсткий ростверк. Если этих условий нет — лучше рассмотреть бетонный фундамент.
2. Какие сваи подходят для забора?
   Для забора из профнастила рекомендуется диаметр 76–89 мм. Длина — 2000–2500 мм. Для лёгких заборов из сетки можно использовать 57 мм.
3. Что важнее — глубина или сечение?
   Оба параметра одинаково важны. Глубина погружения отвечает за устойчивость и защиту от морозного пучения, сечение— за способность выдерживать вес конструкции. Нельзя пренебрегать ни одним из них.
4. Можно ли использовать одинаковые сваи для разных построек?
   Нет. Для забора, бани и жилого дома требуются разные диаметры и длины. Использование опор, рассчитанных на лёгкую конструкцию, для тяжёлого дома приведёт к разрушению фундамента.
5. Как определить нужную глубину заложения?
   Глубина установки определяется двумя условиями:

   • Лопасть должна войти в плотный несущий слой на 0,3–0,5 м, а не остановиться на его границе;

   • Лопасть должна оказаться ниже расчётной глубины промерзания (для Ленинградской области — порядка 1,2–1,5 м).

   Из этих двух значений выбирается большее. Плюс лопасть не должна быть слишком близко к поверхности — ориентир около пяти её диаметров.

   Для точного расчёта нужны характеристики грунта под лопастью (сцепление, угол трения, плотность) — без геологии это угадывание. На ответственных объектах вообще не считают только по таблицам, а вкручивают опытную сваю и нагружают её домкратом — это даёт реальную несущую способность.

6. Можно ли нарастить сваю?
   Технически — да: к уже установленной опоре приваривают удлинитель. Однако это полевая сварка, которая по качеству уступает заводскому соединению, и надёжность такого шва не гарантирована. Наращивание увеличивает стоимость и усложняет монтаж. Поэтому правильную длину лучше закладывать сразу — лишнее всегда можно обрезать, а недостающее нарастить сложнее и дороже.
7. Какой запас по длине лучше предусмотреть?
   Рекомендуемый запас — 0,5–1 метр. Лишнее после монтажа обрезается болгаркой. Это дешевле и надёжнее, чем дозаказывать и монтировать удлинители.
8. В каких случаях нужна геология площадки?
   Геологические изыскания обязательны для жилых домов и любых капитальных строений. Для лёгких построек (забор, беседка, навес) можно обойтись справочными данными о грунтах в вашем регионе.
9. Можно ли монтировать винтовые сваи зимой?
   Технически — да, это один из плюсов свайного фундамента. Однако на практике зимой завинчивать не всегда легко: промёрзший грунт сильно сопротивляется, особенно при −10 °C и ниже. Может потребоваться мощная техника или бурение лидерных скважин. Если позволяют сроки — проще сделать это до морозов.
10. От чего зависит долговечность винтовых элементов?
    Срок службы зависит от толщины стенки, качества антикоррозионного покрытия, типа грунта и правильности монтажа. При качественном исполнении фундамент служит 50–100 лет.
