Элементы кровли: устройство и назначение основных частей кровельной системы

Строительство загородного дома часто сопровождается серьезными просчетами при монтаже крыши. На практике владельцы сталкиваются с протечками уже через пару сезонов из-за экономии на доборных элементах и нарушения вентиляции. Характерный пример: монтаж утеплителя вплотную к металлочерепице без вентиляционного зазора приводит к образованию конденсата, намоканию материалов и постепенному гниению стропил.

Чтобы избежать подобных проблем, крышу необходимо рассматривать как сложный инженерный комплекс. Долговечность здания напрямую зависит от слаженной работы несущего каркаса, изоляционного контура и кровельного покрытия. Понимание того, как устроены элементы кровли, позволяет грамотно контролировать строительные работы и предотвращать фатальные ошибки еще на этапе проектирования.

Что входит в кровельную систему: устройство и ключевые компоненты

Несущие элементы кровли: стропильная система и обрешетка

Анатомия несущего каркаса: ключевые детали и их задачи

Кровельный пирог: тепло-, гидро- и пароизоляция в деталях

Ошибки при монтаже изоляционных материалов

Внешнее кровельное покрытие и доборные элементы кровли

Назначение доборных элементов кровли

Элементы безопасности, вентиляции и водосточная система

Частые ошибки при выборе и монтаже элементов кровли

Чек-лист проверки готовности кровельной системы перед сдачей работ

Алгоритм самопроверки для владельца дома:

Заключение

Что входит в кровельную систему: устройство и ключевые компоненты

Современная крыша представляет собой многоуровневый инженерный комплекс, где каждый конструктивный элемент выполняет строго определенную функцию. Грамотное устройство кровельной системы невозможно представить без слаженной работы всех ее компонентов. Попытка сэкономить на отдельной детали или исключить промежуточный слой неизбежно ведет к нарушению баланса всей системы. На практике надежность и долговечность постройки зависят от слаженной работы четырех ключевых групп: несущего каркаса, изоляционного контура, кровельного покрытия и доборных элементов.

Каждая из этих групп регулируется строительными нормами и правилами. Основным нормативным документом, определяющим требования к устройству, проектированию и монтажу кровель, является свод правил СП 17.13330.2017 «Кровли». Ниже приведена таблица, систематизирующая основные конструктивные группы кровельной системы в соответствии с действующими нормативами.

Таблица №1. Основные конструктивные группы кровельной системы

Слаженное взаимодействие всех перечисленных компонентов обеспечивает нормативный срок службы кровли. Ошибки на этапе монтажа хотя бы одной группы приводят к ускоренному износу материалов и дорогостоящему ремонту.

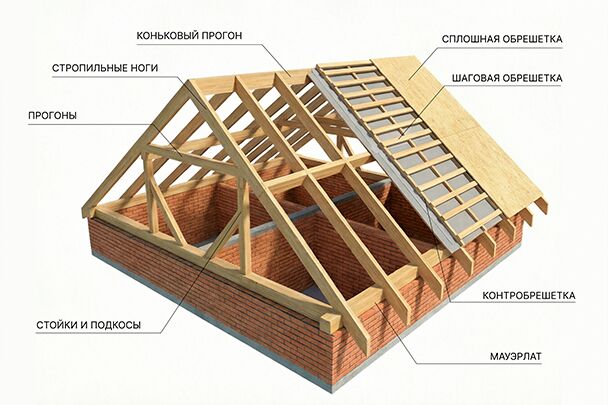

Несущие элементы кровли: стропильная система и обрешетка

Стропильная система выступает в роли силового скелета крыши, принимающего на себя все внешние и внутренние воздействия. Надежный каркас распределяет вес кровельного пирога, атмосферных осадков и ветра по несущим стенам здания.

Анатомия несущего каркаса: ключевые детали и их задачи

Силовой каркас формируется из взаимосвязанных конструктивных элементов:

• Мауэрлат. Опорный брус (обычно 100х150 или 150х150 мм), укладываемый по периметру стен для равномерного распределения нагрузки от стропильных ног.
• Стропильные ноги. Наклонные доски или брусья, задающие геометрию скатов и удерживающие вес кровельного пирога со снеговым покровом.
• Прогоны. Горизонтальные элементы (коньковый и боковые), подпирающие стропила для защиты от прогиба.
• Стойки и подкосы. Вертикальные и наклонные опоры, передающие нагрузку на внутренние несущие стены.
• Контробрешетка. Бруски сечением 30х50 или 50х50 мм, монтируемые вдоль стропил для создания вентиляционного зазора глубиной от 50 мм.
• Обрешетка. Основание под финишное покрытие (шаговая для металлочерепицы или сплошная из листов ОСП-3 для гибкой черепицы).

Правила распределения нагрузок (СП 20.13330.2016)

Расчет несущей способности каркаса выполняется по требованиям свода правил СП 20.13330.2016 «Нагрузки и воздействия». Учитываются постоянный вес материалов, а также региональные снеговые и ветровые нагрузки. В регионах с суровыми зимами снеговая нагрузка может достигать 180–240 кг/м², поэтому при малых углах наклона скатов шаг стропил уменьшают, а сечение бруса увеличивают для предотвращения прогиба.

Требования к пиломатериалам по ГОСТ 24454-80

Прочность деревянного каркаса регламентируется ГОСТ 24454-80 «Пиломатериалы хвойных пород. Размеры». Для ответственных конструкций используют древесину 1-го или 2-го сорта без гнили и сквозных трещин. Критически важный параметр — влажность пиломатериала, которая не должна превышать 18–20%. Использование сырого леса приводит к его усушке, деформации бруса и нарушению герметичности всей кровельной системы.

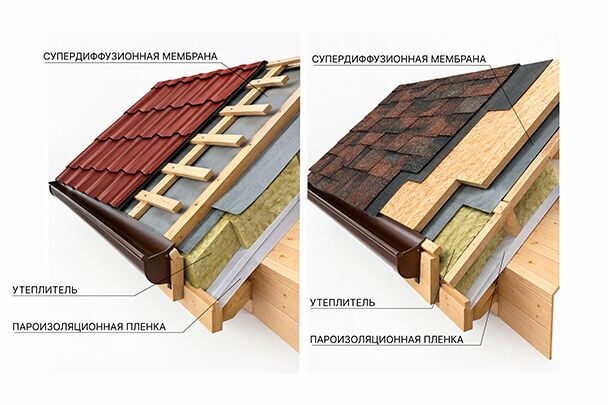

Кровельный пирог: тепло-, гидро- и пароизоляция в деталях

Кровельный пирог — это многослойная система, защищающая дом от холода и влаги. Нарушение порядка слоев или экономия на материалах неизбежно ведут к намоканию каркаса и резкому падению энергоэффективности. Основу теплозащитного контура составляет утеплитель из базальтовой ваты, который удерживает тепло и обеспечивает звукоизоляцию мансарды. Волокнистый материал пожаробезопасен, но крайне уязвим к сырости: при минимальном увлажнении его свойства ухудшаются, поэтому обязательна защита пленками.

С внутренней стороны помещений устанавливается пароизоляционная пленка, блокирующая проникновение бытовых паров в утеплитель. Снаружи поверх стропил крепится супердиффузионная мембрана. Она защищает базальтовую вату от ветра и случайных протечек, но беспрепятственно выпускает наружу остаточную влагу.

Ошибки при монтаже изоляционных материалов

Критическая ошибка при монтаже — установка мембраны или пароизоляции перевернутой стороной. Если перепутать стороны, материал начинает запирать влагу внутри конструкции. Утеплитель напитывается конденсатом, теряет форму, а деревянные стропила загнивают. Второй распространенный просчет — отказ от проклейки нахлестов полотен специальной лентой, что приводит к разгерметизации контура.

Таблица №2. Сравнение изоляционных материалов кровельного пирога

Внешнее кровельное покрытие и доборные элементы кровли

Финишное кровельное покрытие формирует видимую часть крыши и принимает на себя основные разрушительные удары стихии. Его главная задача — защитить подкровельный пирог от прямого попадания дождевой воды, талого снега, града и солнечного ультрафиолета. Выбор материала зависит от угла наклона скатов, архитектурного стиля дома и бюджета.

В современном загородном строительстве востребованы надежные кровельные материалы, представленные в каталоге ТОП ХАУС. Металлочерепица таких известных марок, как Grand Line, Металл Профиль или Stynergy, привлекает прочностью стали, разнообразием полимерных покрытий (от классического полиэстера до матовых и текстурированных вариантов) и простотой монтажа. Гибкая черепица Tegola или ТЕХНОНИКОЛЬ обеспечивает отличную звукоизоляцию и идеальна для крыш сложной геометрической формы с криволинейными скатами. Кроме того, фальцевая кровля Grand Line (или классический профнастил) гарантируют абсолютную герметичность и долговечность за счет надежного соединения элементов в единый контур.

Назначение доборных элементов кровли

Самое качественное финишное покрытие бессильно защитить дом от протечек, если на крыше смонтированы не все доборные элементы. Эти фасонные изделия из оцинкованной стали с полимерным покрытием закрывают уязвимые узлы здания:

• Коньковые планки. Устанавливаются на стыке верхних скатов крыши, защищая подкровельное пространство от задувания косого дождя и обеспечивая вентиляционный выход.
• Карнизные планки (капельники). Монтируются по нижнему краю ската для отвода влаги с гидроизоляции в водосточный желоба и защиты лобовой доски.
• Торцевые (ветровые) планки. Закрывают боковые срезы обрешетки и кровельного материала, предотвращая срыв покрытия сильными порывами ветра.
• Ендовы (верхняя и нижняя). Монтируются во внутренних углах соединения двух скатов. Нижняя ендова собирает и отводит основной объем стекающей воды, а верхняя выполняет декоративную функцию.

Таблица №3. Доборные элементы кровли и их назначение

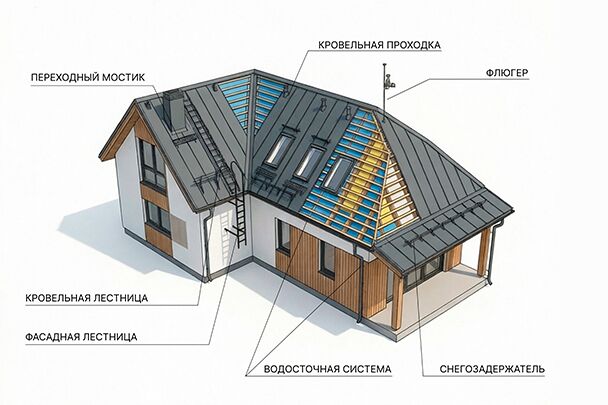

Элементы безопасности, вентиляции и водосточная система

Безопасность и долговечность крыши зависят не только от изоляции, но и от вспомогательных элементов. На скатах монтируются трубчатые снегозадержатели, предотвращающие лавинообразный сход снега, а для обслуживающего персонала устанавливаются кровельные мостики. Вентиляционные аэраторы эффективно выводят избыточную влагу из подкровельного пространства.

Надежная водосточная система собирает дождевую воду со всей площади скатов и бережно отводит ее подальше от стен, защищая фасад и фундамент от постоянного переувлажнения и преждевременного разрушения.

Таблица №4. Элементы безопасности и вентиляции кровли

Частые ошибки при выборе и монтаже элементов кровли

Даже качественные материалы теряют защитные свойства при нарушении технологии монтажа. Основные ошибки:

• Отсутствие вентиляционных зазоров. Монтаж утеплителя вплотную к гидроизоляции блокирует циркуляцию воздуха, приводит к образованию конденсата и гниению стропил.
• Жесткая фиксация элементов. Игнорирование температурного расширения материалов вызывает деформацию листов и протечки в узлах примыканий.
• Экономия на крепеже. Использование дешевых саморезов без качественных EPDM-прокладок приводит к срыву покрытия при ветровых нагрузках.
• Ошибки монтажа ендовы. Неправильная укладка внутреннего угла и недостаточный нахлест провоцируют постоянные протечки.
• Перепутанная сторона мембран. Установка супердиффузионной мембраны или пароизоляции не той стороной запирает влагу внутри кровельного пирога.

Чек-лист проверки готовности кровельной системы перед сдачей работ

Приемка кровельных работ требует внимательного осмотра всех конструктивных узлов. Самопроверка позволяет своевременно выявить строительные огрехи до наступления осадков.

Алгоритм самопроверки для владельца дома:

1. Осмотр чердачного пространства или мансарды изнутри:
• Проверить целостность пароизоляционного контура: стыки полотен и примыкания к стенам должны быть тщательно проклеены лентами.
• Убедиться в сухости утеплителя и отсутствии зазоров.
2. Проверка вентилируемого зазора и свесов:
• Проверить наличие непрерывного зазора, созданного контробрешеткой.
• Убедиться, что продухи карнизного свеса открыты и защищены от птиц.
3. Осмотр покрытия и доборных элементов:
• Проверить ровность укладки материалов (металлочерепица Grand Line, гибкая черепица Tegola).
• Оценить крепеж: саморезы с EPDM-прокладками должны быть закручены перпендикулярно без деформации уплотнителя.
• Проверить прилегание коньковых и торцевых планок.
4. Проверка уязвимых узлов (ендовы, проходки):
• Убедиться в правильном монтаже ендов и чистоте желобов.
• Проверить герметичность примыканий к трубам и мансардным окнам.
5. Контроль водостока и элементов безопасности:
• Проверить уклон желобов (3–5 мм на метр в сторону воронки).
• Оценить надежность фиксации снегозадержателей и мостиков.

Заключение

Кровельная система — это сложный инженерный комплекс, долговечность и надежность которого зависят от слаженной работы каждого конструктивного элемента: от мощного силового каркаса и многослойного изоляционного пирога до финишного покрытия, доборов и элементов безопасности. Ошибки на этапе монтажа или экономия на сопутствующих комплектующих неизбежно ведут к серьезным проблемам, протечкам и дорогостоящему капитальному ремонту.

Строгое соблюдение действующих строительных норм и правил (в частности, СП 17.13330.2017 «Кровли») служит надежной гарантией долговечности всей конструкции и комфортного микроклимата в доме. В интернет-магазине ТОП ХАУС представлен широкий ассортимент сертифицированных кровельных материалов, современных мембран и водосточных систем с возможностью профессионального расчета для проекта любой сложности.
