Дымоходы: выбор и установка безопасной системы отопления

{29.11.24}

Правильный выбор и установка дымохода играют ключевую роль в обеспечении надежной безопасной работы отопительной системы. Рынок предлагает широкий ассортимент дымоходов, каждый из которых имеет свои преимущества и особенности.

В этой статье мы рассмотрим основные разновидности дымоходов, критерии их выбора, а также процесс установки и обслуживания. Мы также уделим внимание правилам безопасности при эксплуатации дымоходов и дадим рекомендации по их выбору и установке. Понимание всех аспектов выбора и установки дымохода поможет вам создать надежную и безопасную систему отопления в вашем доме.



Основные требования к устройству дымоходов



Прежде чем рассматривать разновидности систем дымоудаления, разберем основные требования:

  • Дымоход может быть изготовлен только из огнеупорных материалов — кирпича, металла, бетона или керамики.
  • Минимальная высота дымохода — 5 м.
  • Изгибов дымохода должно быть минимальное количество – не более трех.
  • При прохождении дымохода через перекрытия расстояние между трубой и горючими материалами должно быть строго регламентировано производителем и неукоснительно соблюдаться во избежание возгораний.
  • Если дымоход выводится на крышу, то труба должна располагаться недалеко от конька.

Расположение дымохода относительно конька:

  • Менее 1,5 м от конька— верхняя часть дымохода (оголовок) должна быть выше конька не менее чем на 0,5 м.
  • Расстояние от 1,5 до 3м — оголовок должен быть не ниже уровня конька.
  • Более 3 м — оголовок не ниже линии, проведённой под углом 10° от линии конька.

Далее рассмотрим основные виды дымоходов и особенности их установки.

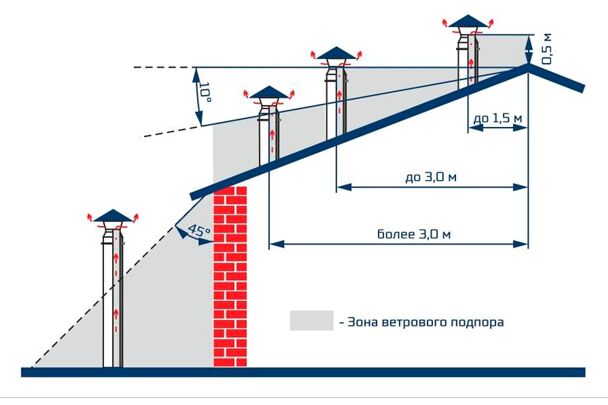

Варианты установки дымохода относительно конька

Керамические дымоходы



Керамические дымоходы по праву считаются одними из самых востребованных моделей на рынке. Для их изготовления используется огнеупорная керамика, а в дополнение системы также минеральная вата и керамзитобетон в качестве несущей конструкции. Конструкция дымохода состоит из отдельных секций, соединения которых обрабатывают термостойким герметиком.

Основные плюсы керамического дымохода:

  • Универсальный вариант – можно использовать с любым видом топлива.
  • Высокая жаропрочность – способен выдержать до +1000℃.
  • Высокая пожаробезопасность, устойчивость к воздействию конденсата, кислот и щелочей.
  • Длительный срок эксплуатации – более 30 лет.
  • Низкая теплопроводимость.
  • Безопасность. Плотная структура керамики не допускает инфильтрации дыма и ядовитых газов через стенки.

Минусы керамического дымохода:

  • Требует опор и фундамента – из-за относительно большого веса.

Особенности установки керамического дымохода



Керамический дымоход собирается из готовых элементов, для соединения которых используется специальный термоустойчивый клей.

Важные моменты сборки керамического дымохода:

  1. Возведение фундамента, который после установки обрабатывается огнезащитным составом.
  2. Конструкцию дополнительно усиливают арматурой, если расстояние между элементами крепления составляет превышает 4 м.
  3. Диаметр трубы должен быть больше выхода печи или котла и определяется по диаграммам в зависимости от высоты дымохода и температуры исходящих газов.
  4. Для теплоизоляции дымохода используется минеральная вата или штукатурка.
  5. Место соединения трубы и кровли должно быть обязательно изолированно металлом.
  6. Если на кровле установлен материал, который может легко воспламениться, то конструкцию дымохода дополняют искрогасителем.

Чтобы керамический дымоход органично вписался в образ дома, его можно облицевать штукатуркой, керамикой или камнем.

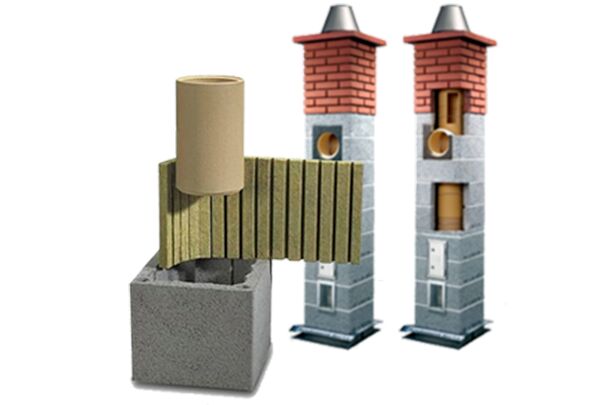

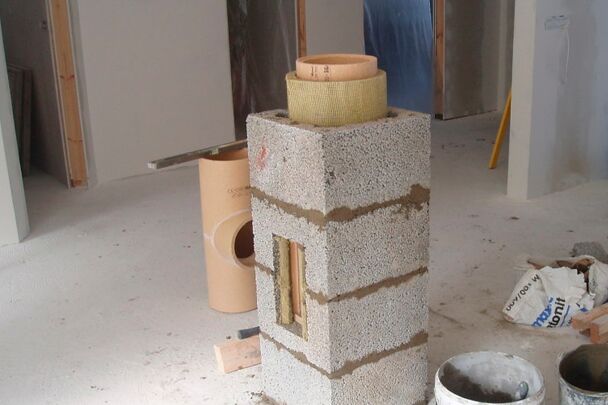

Процесс установки керамического дымохода

Минеральный (бетонный) дымоход



По своей сути минеральный дымоход — это дымоход из жаропрочного бетона. Он появился еще в начале 20 века из металлургии и тяжелой промышленности. Однако в частном строительстве минеральный дымоход не использовался, поскольку достойного производителя, который бы занялся его производством попросту не было.

На текущий момент такой производитель есть. Сегодня компания SCHIEDEL — единственный производитель дымоходных систем данного типа. Развитие рынка малоэтажного строительства, а также некоторые сложности с керамическими дымоходами предоставило возможность им найти своего потребителя.

Основные плюсы минерального дымохода ISOTOR:

  • Долгий эксплуатационный период – гарантия 30 лет, а срок службы 50-70 лет.
  • Системное решение – продуманная модульная конструкция обеспечивает высокий уровень безопасности системы и простой монтаж.
  • Безопасность – сегодня модульная многослойная система является самым надежным вариантом для отопительных систем.
  • Жаропрочность – рабочая температура системы +800°С, выдерживает кратковременное воздействие до + 1000°С
  • Выдерживает резкие изменения температуры.
  • Минимальные теплопотери дымовых газов за счет качественной теплоизоляции.

Минусы минерального дымохода ISOTOR:

  • Требует фундамента – система имеет большой вес.
  • Особенности монтажа - невозможен насадной вариант дымохода на отопительный прибор. Также при высоте более 10 м потребуются дополнительные работы по установке.

Минеральный дымоход может использоваться со следующими видами топлива: дрова, брекеты, пеллеты, уголь.

Дымоход SCHIEDEL ISOTOR

Установка минерального дымохода



Минеральный дымоход ISOTOR – модульная система, которая не требует уникальных навыков для монтажа. Все элементы системы идеально подходят друг к другу.

Однако, как и для любого другого дымохода, для его эффективной работы крайне важен грамотный монтаж, выполненный по инструкции производителя.

Краткий план монтажа:

  1. Выберите оптимальное место для монтажа и вырежете в блоке дымохода отверстие для вентиляционной решетки.
  2. С помощью специального клея внешний блок на фундамент. Установите в центр блока емкость для золы.
  3. Следите, чтобы клей не закупорил воздушные каналы внутри блока, при необходимости его излишки можно удалить влажной губкой.
  4. Внутренние трубы устанавливаются «по конденсату» (внутренним шипом вниз). Каждую третью трубу нужно центрировать с помощью диффузора.
  5. Установите люк ревизии, а затем вентиляционную решетку.
  6. Подключите дымоход к отопительному прибору.
  7. При необходимости армируйте конструкцию дымохода.
  8. Закрепите дымоход на кровле.
  9. Установите верхний комплект.
  10. Отделка дымохода.

С минеральным дымоходом вы можете быть полностью уверенны в безопасности себя и близких

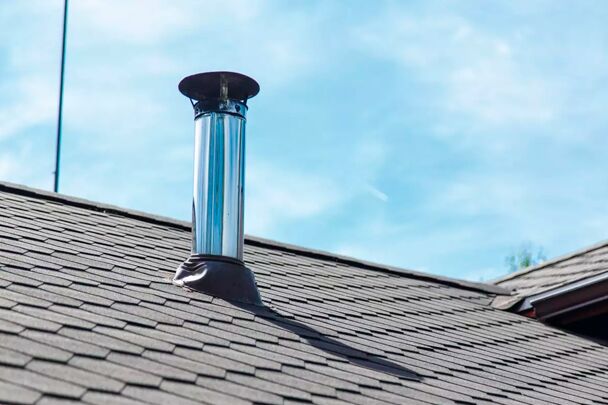

Металлические дымоходы





Как правило, для изготовления металлических дымоходов используется жаропрочная нержавеющая сталь. Гладкая поверхность дымохода препятствует оседанию сажи на стенках.

Основные плюсы металлических дымоходов:

  • Не требуют дополнительного фундамента, поскольку конструкция имеет относительно небольшую массу.
  • Выбор комплектующих позволяет подобрать дымоход с учетом характеристик отопительного оборудования и финансовых возможностей.
  • Простой монтаж.
  • Период эксплуатации дымохода, изготовленного из качественного металла, около 15 лет.

Минусы металлического дымохода:

  • Риск коррозии и прогорания – возможен при эксплуатации низкокачественных дымоходов.
  • Высокая теплопроводность металла – необходима усиленная огнезащита всех строительных конструкций, через которые проходит дымоход, а также теплоизоляция трубы на кровле и чердаке для предотвращения конденсата.

По типу конструкции стальные дымоходы можно разделить на две группы:

  • Одностенные – отличаются быстрой установкой и доступной ценой. Изготавливаются из оцинкованной стали с толщиной стенок 0,6-1 мм.
  • Двустенные (сэндвич) – имеют две стенки с утеплителем между ними. Такая конструкции имеет более высокую надежность, прочность и лучше сохраняет тепло.

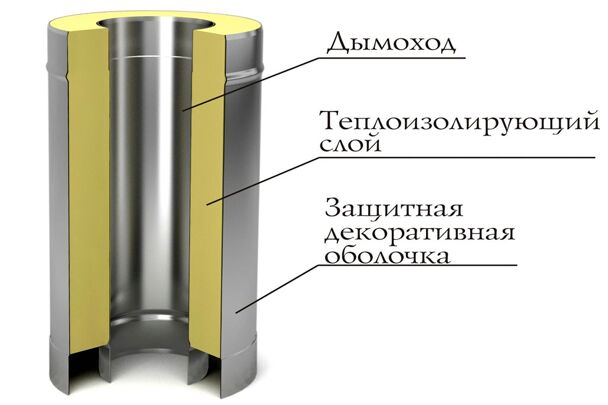

Устройство двустенного металлического дымохода

Особенности установки стального дымохода



Сейчас наиболее востребованным вариантом являются двустенные стальные дымоходы, поэтому рассмотрим особенности их установки. Такие системы можно устанавливать как снаружи, так и внутри здания.

Этапы монтажа наружного дымохода:

  1. Прямое соединение трубы из металла с отопительным оборудованием – запрещено. Поэтому при монтаже обязательно используется переходник/адаптер.
  2. В стене делают отверстие, которое после обшивают негорючим материалом.
  3. В стене также устанавливают теплоизолированный проходной блок.
  4. Далее устанавливается отрезок горизонтальной трубы от переходника к отверстию.
  5. Снаружи устанавливается опорный кронштейн.
  6. После этого, следует установка вертикальной трубы, которую через каждые два метра закрепляют кронштейном с хомутом.
  7. На верхней части трубы устанавливают оголовок и конус.

Установка внутреннего дымохода выполняется по схожему сценарию, однако есть несколько важных моментов, на которые следует обратить внимание:

  • Нижняя часть адаптера устанавливается «по дыму» т.е. узкой частью вверх, а верхняя – «по конденсату» т.е. узкой частью вниз.
  • Последующая сборка трубы осуществляется строго «по конденсату». Исключение составляет установка дымохода в бане.
  • Все элементы системы соединяются специальными муфтами, каждое соединение фиксируется на стене при помощи хомутов.
  • При установке дымохода через перекрытия оставляют зазор 25 см, который изолируется негорючими материалами.

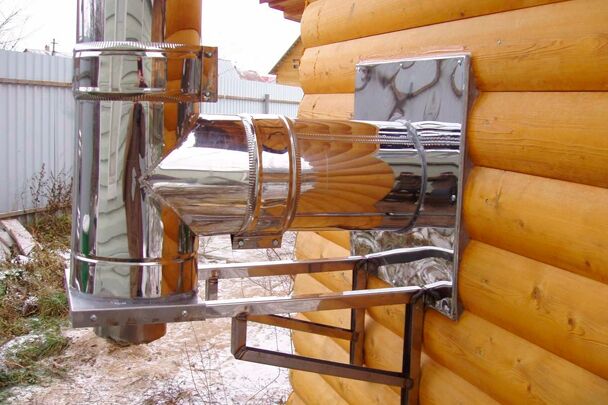

Установка наружного дымохода с проходом через стену

Кирпичные дымоходы



Классический для печного отопления. Возведение кирпичного дымохода – процесс достаточно длительный и трудоемкий. Именно поэтому его популярность постепенно падает.

Основные плюсы кирпичного дымохода:

  • Устойчивость к высоким температурам – выдерживает до +900°C.
  • Классический вид;
  • Длительный эксплуатационный период – до 30 лет (в зависимости от условий эксплуатации).

Минусы кирпичного дымохода:

  • Более частое обслуживание – на шершавой кирпичной поверхности сажа скапливается значительно быстрее нежели на металлической или керамической.
  • Долгое и сложное устройство – для монтажа кирпичного дымохода рекомендуется нанять профессионалов, однако при наличии опыта можно установить самостоятельно. На монтаж кирпичного дымохода уходит порядка 3-4 дней.
  • Квадратное сечение – в углах кирпичного дымохода происходят завихрения воздушных потоков, что уменьшает тягу.

Также следует отметить, что использовать газовый котел с кирпичным дымоходом не рекомендуется. Это объясняется тем, что при сгорании газа выделяются кислоты, которые способны в короткий срок разрушить кирпич. Чтобы это предотвратить, можно установить внутри дымохода специальные гильзы из стали.

Классический кирпичный дымоход



Особенности установки кирпичного дымохода



Для сборки используются красные полнотелые кирпичи М150-М200. Важно, чтобы на кирпиче не било трещин и сколов, через которые в будущем будет проходить дым.

Конструкция кирпичной трубы состоит из нескольких частей:

  • Внутренний дымоход – одна из основных частей системы, начинается от отопительного оборудования или печи и заканчивается за 4 ряда кладки до перекрытия.
  • Распушка – место расширения стенок дымохода при прохождении через потолок. Важно, сечение дымохода должно оставаться прежним.
  • Выдра – утолщение трубы на стыках с кровельным перекрытием.
  • Внешний дымоход – часть конструкции между распушкой и выдрой.
  • Шейка – конструкция, которая возвышается над дымоходом.
  • Оголовок – завершающий элемент, находящийся сверху шейки.

Важные моменты, на которые следует обратить внимание при монтаже:

  • Толщина стенок дымохода – 25 см, что равно длине кирпича.
  • Дымоход должен быть строго вертикальным – допустимое отклонение 3 град.
  • Кладка должна быть полностью герметичной, чтобы избежать утечек дыма.
  • Между дымоходом и перекрытиями необходимо оставить зазор в 2-3 см и проложить его изоляционными материалами.
  • Проходы дымохода через кровлю необходимо изолировать металлическим фартуком.
  • Для предотвращения попадания осадков внутрь трубы на оголовок устанавливается специальный колпак.

Конструкция кирпичного дымохода

Критерии выбора дымохода



Дымоход – это необходимый элемент для безопасной эксплуатации отопительной системы. Поэтому его не стоит выбирать, ориентируясь только на стоимость.

Факторы, которые важно учитывать:

  • Тип топлива и особенности системы отопления
  • Схема монтажа дымохода
  • Частота эксплуатации отопительной системы

Разберем, какие дымоходы подходят для разного отопления

Дровяной камин



На выходе из такого камина будет образовываться дым с температурой порядка 300-500°C. В случае, если в дымоход попадет пламя, то это значение может подняться вплоть до 800°C.

Идеальным вариантом для дровяного камина будет керамический или двустенный стальной дымоход.

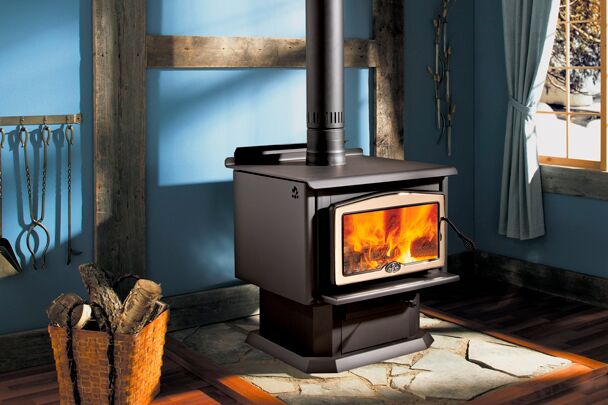

Дровяная отопительная печь



Самый оптимальный вариант для печи – двустенный дымоход из нержавеющей стали. Важно, чтобы толщина утеплителя была 30-50 см.

Если в функционале печи предусмотрен режим длительного горения, то рекомендуется выбирать модели из стали, устойчивой к воздействию кислот.

Твердотопливный, пеллетный или газовый котел



У современных моделей котлов крайне высокая производительность, поэтому температура газов на выходе относительно низкая. Однако в этом случае значим другой фактор – обильное образование конденсата на стенках дымохода. Влага в сочетании с выделением азота, углерода и серы при сгорании газа и дизеля образует кислоты, способные разрушить такие материалы, как кирпич.

Поэтому для таких котлов лучше выбирать дымоходы из керамики или кислостойкой стали.

При выборе дымохода крайне важно учитывать требования отопительного прибора

Чистка дымохода



Чистка – крайне важная процедура при эксплуатации дымохода. Именно она обеспечивает безопасность и эффективность его эксплуатации. Прочищать дымоход необходимо каждые полгода.

Сегодня мы также разберем популярные ошибки и заблуждения о чистке дымохода.

Чистка не нужна

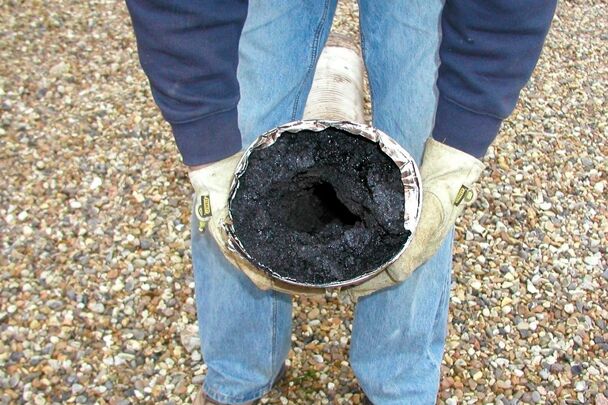

Одно из возможных последствий такого заблуждения – пожары. При длительном отсутствии обслуживания внутри дымохода накапливается сажа — она в достаточной мере горюча.  Если в дымоходе возникнет пламя, то оно быстро распространится по всему дому. К сожалению, в практике такие пожары нередко приводят к человеческим жертвам.

Другая угроза – углекислый газ. Сажа способна полностью перекрыть тягу, углекислому газу некуда будет уходить, и он начнет скапливаться в доме. В этом случае, очень повезет, если вы вовремя потушите огонь и откроете окна. Однако, если такое произойдет ночью, то с большей вероятностью на утро вы уже не проснетесь.

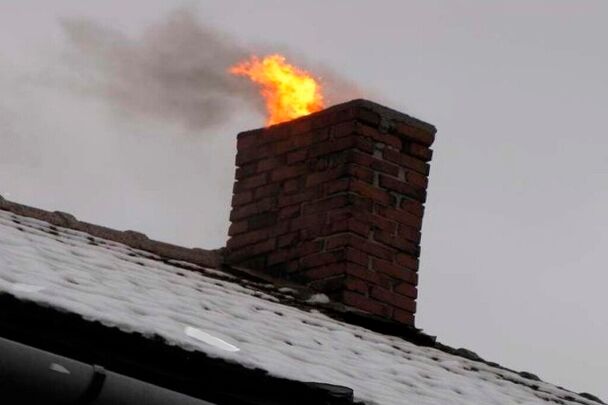

Возгорание сажи - довольно частая причина пожаров

Народные альтернативы чистке



Осина, тополь, картофельная кожура, специализированные порошки и т.д. – частые методы борьбы с сажевыми засорами, которые можно найти в интернете. Однако все это годится только для профилактики – замедления образования сажи. А если ее УЖЕ много, то такие методы либо вообще не сработают, либо вызовут обвал сажи и, в результате, полную закупорку трубы.

Известны также методы «выжигания сажи» путем добавления в дымоход горючей жидкости, что по факту является одним из самых коротких путей поджечь весь дом. (не рекомендуем)

Картофельная кожура и другие народные рецепты в лучшем случае годятся только для профилактики образования сажи

Гиря на веревке



А еще гантели, кувалды и металлические утюги – все идет в ход, когда нужно прочистить трубу. Однако этот метод уборки сажи с большей вероятностью приведет к поломке шибера и дефлектора. Также не мал риск застревания подобных предметов в трубе и повреждения металла.

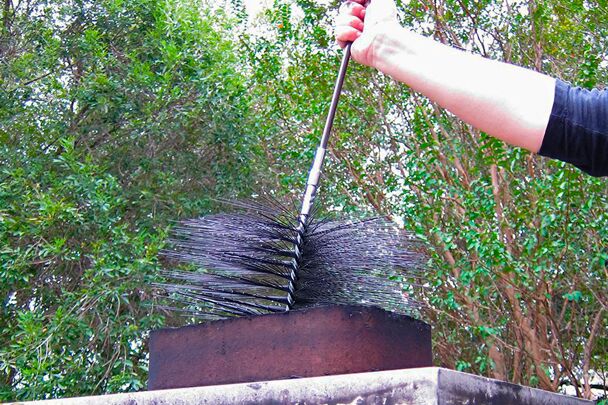

Помните, самый лучший инструмент для чистки труб – это специальный ерш. Однако и для его использования лучше знать о некоторых нюансах, поэтому если не уверены в своих силах – лучше позовите профессионала.

Оставьте гири для тренировок, а для чистки труб используйте специальный ерш

Чистим сверху



Чем больше в трубе отложений, тем с большей вероятностью они закупорят трубу снизу. Также, если просвет трубы забит более чем на 40%, то с большей вероятностью там уже не сажа, а кокс. Если закупорить им трубу, то шансов пробить засор сверху не останется вовсе.

Именно поэтому, особенно в случаях сильного засорения трубы, чистку нужно начинать снизу.

При большом скоплении сажи и кокса чистите дымоход снизу трубы
