Трубчатый снегоуловитель "ORIMA"
Проходы под краем наклонных крыш рекомендуется защищать от падающего снега снегозадержателями. Также можно защищать растения и другую собственность. Трубчатые снегозадержатели "Orima" можно заказать в соответствии с материалом кровли, наклоном и длиной ската. Овальная форма устанавливаемых плашмя трубок снегозадержателя обеспечивает прочную конструкцию. снегозадержатели "Orima" испытаны и сертифицированы.
- максимальное расстояние между креплениями 1.2 м
- горячее цинкование или горячее цинкование и порошковая окраска
- овальная форма трубки более прочная, чем круглая
ГОСТ 23118-99, СНиП II-23-81
 |

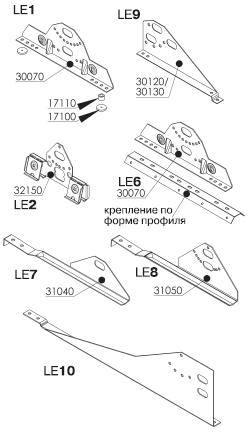

Крепления трубчатых снегозадержателей для различных типов кровли Гладкая кровля LE1 (код 30070) Металлочерепица LE1 (код 30070 + 17100 + 17110) LE9 350 мм (код 30120) LE9 400 мм (код 30130) Фальцевая кровля LE2 (код 32150) Кровля из профильных листов LE6 (код 30070 + крепление по форме профиля) Натуральная черепица LE7 для 1 трубки (код 31040) LE8 для 2 трубок (код 31050) Кровля типа "Onduline" LE10 изготовляется по размерам кровли |
Сетевые снегоуловители "Orima"
Сетевые снегозадержатели "Orima" подходят особенно для высоких городских крыш. Они эффективно предотвращают падение даже маленьких кусочков льда. Высота сетевого снегозадержателя "Orima" 150 мм, стандартная длина 1,25 м и 2,5 м. Снегозадержатель может быть удлинен за счет другого снегозадержателя или стыковочного узла.
- когда необходима особо эффективная защита от падения снега
- максимальное расстояние между креплениями 1,2 м
- горячее цинкование или горячее цинкование и порошковая окраска
ГОСТ 23118-99, СНиП II-23-81
 |

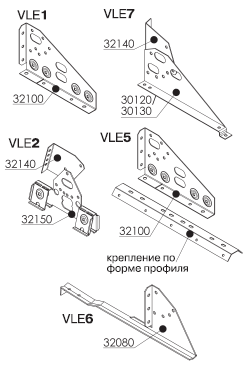

Крепления сетевых снегозадержателей для различных типов кровли Гладкая кровля VLE1 (код 32100) Металлочерепица VLE7 350 мм (код 30120 + 32140) VLE7 400 мм (код 30130 + 32140) Фальцевая кровля VLE2 (код 32150 + 32140) Кровля из профильных листов VLE5 (код 32100 + крепление по форме профиля) Натуральная черепица VLE6 (код 32080) |
Таблица расстояний между снегоуловителями
На длинных скатах может потребоваться установка нескольких снегозадержателей. В данной таблице указано допустимое удаление одного снегозадержателя от другого по длине ската, рассчитанное по основному значению снеговой нагрузки. Источник: SS 831335
Пример:
Наклон крыши 1:3 = 18°, снеговая нагрузка 2 кН/м2, максимальная
длина ската на один ряд снегозадержателей 9,7 м.
| Наклон крыши | Снеговая нагрузка кН/м2 | |||||
|---|---|---|---|---|---|---|
| 1 | 1,5 | 2 | 2,5 | 3 | 4 | |
| 6° | 60 | 40 | 30 | 24 | 20 | 15 |
| 10° | 36 | 24 | 18 | 15 | 12 | 9,1 |
| 14° | 27 | 18 | 13 | 11 | 8,9 | 6,7 |
| 18° | 19 | 13 | 9,7 | 7,7 | 6,4 | 4,8 |
| 23° | 14 | 9,1 | 6,9 | 5,5 | 4,6 | 3,4 |
| 27° | 11 | 7,4 | 5,5 | 4,4 | 3,7 | 2,8 |
| 33° | 10 | 6,8 | 5,1 | 4,1 | 3,4 | 2,5 |
| 38° | 12 | 7,8 | 5,9 | 4,7 | 3,9 | 2,9 |
| 42° | 14 | 9,3 | 7,0 | 5,6 | 4,7 | 3,5 |
| 45° | 17 | 11 | 8,3 | 6,7 | 5,6 | 4,2 |
| 50° | 25 | 17 | 13 | 10 | 8,5 | 6,3 |
| 55° | 53 | 36 | 27 | 21 | 18 | 13 |
