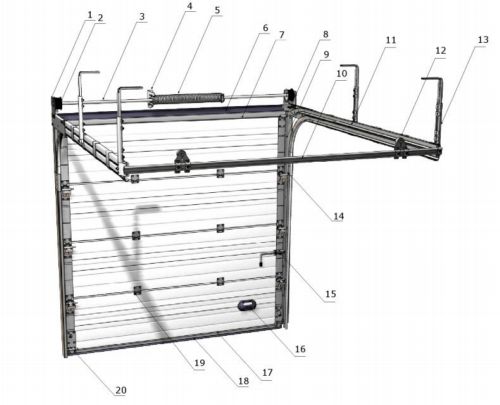

 | 1) Концевая опорная плата |
 | 2) Барабан. Конструкция барабанов зависит от веса ворот и типа подъёма |
 | 3) Вал. Может поставляться пустотелый шпоночный, и полнотелый шпоночный |
 | 4) Торсионная пружина. Внутренние диаметры поставляемых пружин от 45 до 152 мм |
 | 5) Внутренний опорный кронштейн. Конструкция зависит от типа подъёма |
 | 6) Верхнее резиновое уплотнение |
 | 7) Верхний профиль |
 | 8) Стойка угловая вертикальная. Поставляется в сборе с вертикальными направляющими |
 | 9) Направляющая криволинейная. Поставляется радиусами 305 и 381 мм. |
 | 10) Верхняя опора с держателем ролика. Конструкция и место установки зависят от типа подъёма |
 | 11) Боковая опора с держателем ролика |
 | 12) С-профиль крепления концов направляющих |
 | 13) Амортизатор или буфер.
Амортизатор устанавливается если ворота не оснащены автоматикой.
Буфер используется если ворота оснащены автоматическим приводом. |
 | 14) Кронштейн крепления к потолку |
 | 15) Задвижка с пружиной. Используется при отсутствии замка или привода |
 | 16) Ручка. Бывают утопленные, или выступающие |
 | 17) Нижний профиль |
 | 18) Нижнее уплотнение |
 | 19) Внутренняя петля |
 | 20) Нижний угловой кронштейн с устройством натяжения и фиксации троса |
 | Особое внимание компания DoorHan уделяет безопасности эксплуатации воротных систем. В дополнение к предусмотренному конструкцией секционных ворот устройству от обрыва троса специалистами DoorHan было разработано устройство безопасности от обрыва пружины. Устройства безопасности входят в стандартную комплектацию секционных ворот! |
 | Замок с автоматической защелкой предотвратит несанкционированное проникновение в помещение. |
 | Надежная защита от зацепов и порезов обеспечена благодаря отсутствию острых кромок на конструктивных элементах и размещению троса между угловой стойкой и полотном ворот. Два независимых стальных витых троса имеют шестикратный запас прочности, канавки на барабанах препятствуют соскальзыванию троса. |
 | Уплотнители, расположенные по периметру проема ворот DoorHan, защищают помещение от потери тепла. Нижние, верхние и боковые уплотнения изготовлены из высококачественных материалов, которые не теряют эластичности в температурном диапазоне от -40 до +60oС. |
 | Секционные ворота DoorHan абсолютно безопасны.
Особая конструкция "сэндвич"-панелей не допускает защемления пальцев. |
 | При производстве ворот DoorHan используются только экологически чистые материалы |

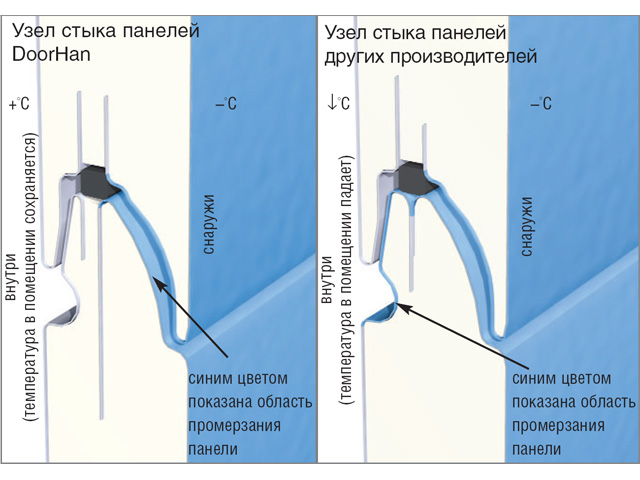

Полотно ворот собирается из "сэндвич"-панелей, конструкция которых разработана специалистами компании. Основное преимущество "сэндвич"-панелей производства DoorHan — отсутствие "мостика холода", т. е. соприкосновения внешней металлической поверхности панели с внутренней. "Мостик холода" приводит к увеличению теплопроводности панелей, а как следствие — к их промерзанию и снижению температуры в помещении.
